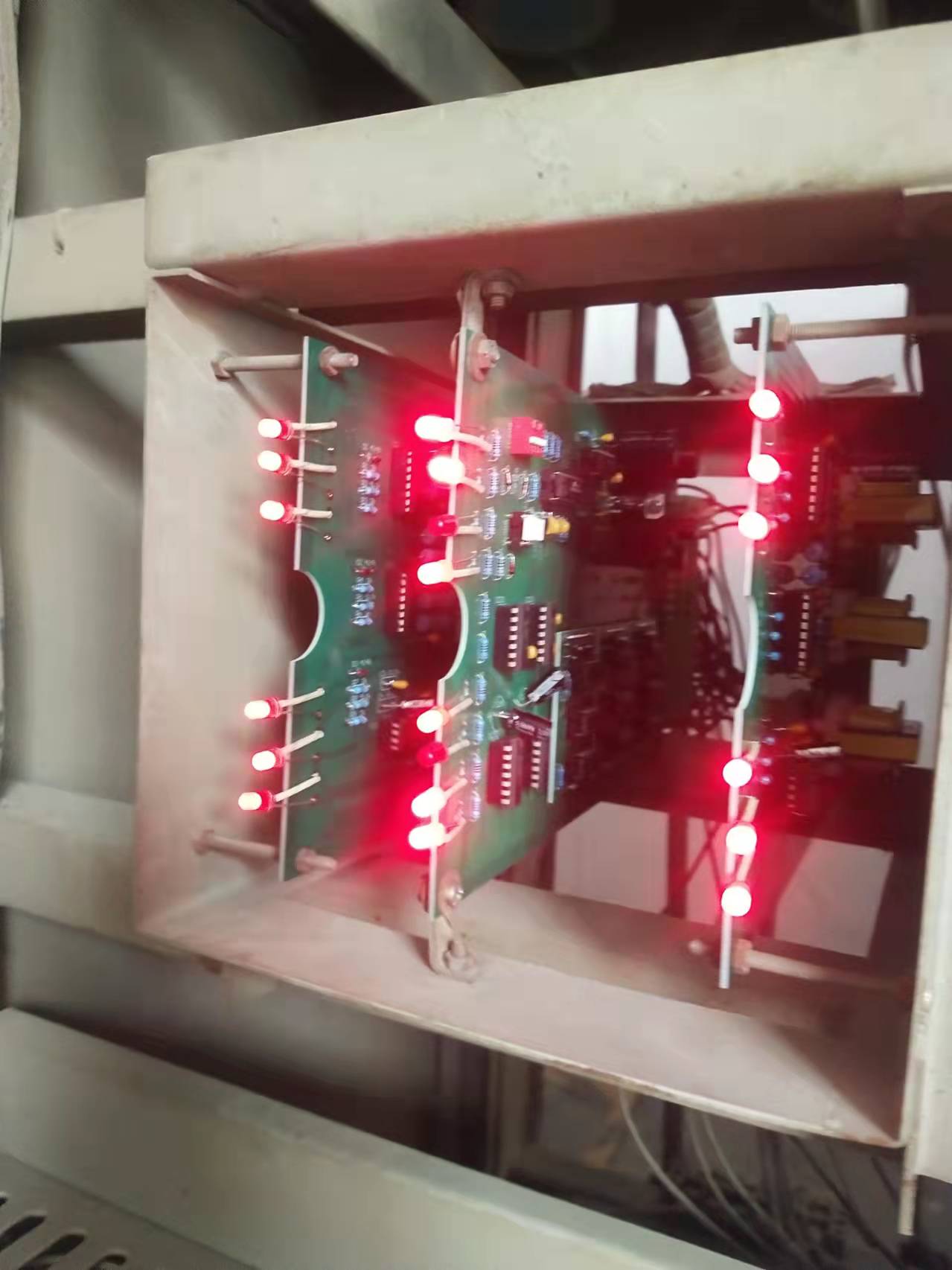

看下圖SP5無環流靜止式進相器主板上，L3 和L6燈不亮是什么原因。

   控制板共有三塊，中間一塊一般稱為主控板，兩邊的一般稱為驅動板?？刂瓢甯鼡Q必須先斷開進相器電源，主控板內有四個撥碼開關，其作用是切換進相器的運行（電機運轉）和試驗狀態（電機不運轉），調整撥碼開關時，必須斷開空氣開關。

撥碼開關狀態：

試驗狀態                          運行狀態

控制板上各指示燈所代表的意義如下：

主板的指示燈（從上往下數）

Ｌ１、Ｌ２、Ｌ３：電機轉子三相電流指示     Ｌ４：＋５Ｖ電源指示    Ｌ５：熱故障指示

Ｌ６：缺相及自動故障保護指示     Ｌ７：＋１５Ｖ電源指示     Ｌ８：－１５Ｖ電源指示

驅動板：分別代表１２個可控硅的觸發信號。

在正常的情況下，各指示燈顯示狀態如下：

主板：除上面三個指示燈（L1、L2、l3）周期性循環顯示外（注意：此指電機在運轉時的狀態。若電機未轉，該三燈為隨機狀態），其它五個燈一直亮著。驅動板：其上各指示燈（１２個）均亮并有輕微閃亮。

以上L3和L6燈不亮，原因有2個：1.對應的第3只傳感器故障， 2.主板壞，更換一塊新主板。

專業進相器生產廠家，承接進相器維修，進相器調試業務，進相器疑問解答，咨詢：15570643020 高工 （微信同號）
